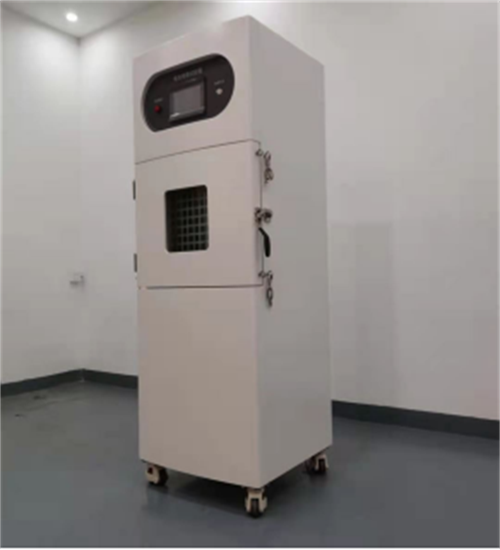

電池短路試驗機

電池短路試驗機產品概述：

1.綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤5mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。

2.短路試驗機采用 PLC 自動控制，模擬電池外部短路，滿足 UL1642、UN38.3、IEC62133、GB/T18287、 GB/T 31241-2014 等標準。記錄電池電壓、電流和表面溫度變化。該短路實驗機必須整個回路（包括斷路器、導線和連接器件）電阻 80±20mΩ，每個回路都能夠承受峰值達到 1000A 的短路電流?？梢赃x擇短路停止模式：1.短路時間；2.電池表面溫度。

滿足標準：

GB 31241-2014《便攜式電子產品用鋰離子電池和電池組安全要求》

MT/T 1051-2007 《礦燈用鋰離子蓄電池》

SJ/T 11169-1998（UL1642：1995）《家用及商用電池安全標準》

YD 1268-2003《移動通信手持機鋰電池及充電器的安全要求和試驗方法》

GB/T 19521.11-2005 《鋰電池組危險貨物危險特性檢驗安全規范》

GB/T 18287-2013《蜂窩電話用鋰離子電池總規范》

SJ/T 11170-1998 （UL2054：1997）《家用及商用電池安全標準》

UN 38.3 《關于危險貨物運輸?shù)慕ㄗh書-試驗和標準手冊》第三部分 38.3 節

UL 1642《鋰電池標準》2054《家用和商用蓄電池組》

IEC62133-2012《含堿性或非酸性電解液的蓄電池及蓄電池組-便攜設備用密封蓄電池好蓄電池組的安全要求》

GB/T 8897.4-2008（IEC 60086-4：2007）《原電池第 4 部分鋰電池的安全要求》

YDB 032—2009《通信用后備式鋰離子電池組》

YD/T 2344.1—2011《通信用磷酸鐵鋰電池組 第 1 部分：集成式電池組》

GB/T 21966-2008（IEC 62281：2004）《鋰原電池和蓄電池在運輸中的安全要求》

電池短路試驗機試驗標準要求：

將電池按照規定的試驗方法充滿電后，放置在55℃±5℃的環境中，待電池溫度達到55℃±5℃后，再放置30min。然后用導線連接電池正負極端，并確保全部外部電阻為80mΩ±20mΩ。試驗過程中監測電池溫度變化，當出現以下兩種情形之一時，試驗終止。

電池溫度下降到比峰值低20%；b）短接時間達到24h。

測試結果：電池應不起火、不爆炸，最高溫度不超過 150℃

電池短路試驗機技術參數：

1、控制方式：PLC 觸摸屏控制系統 （帶遙控器）

2、電壓：0-100V

3、最大短路電流：0-1000A

4、溫控箱溫度控制：常溫～130℃

5、溫度控制精度：0.1℃

6、溫度均勻度：±2℃

7、溫控防爆箱測試空間：500x500x600mm

8、工作電壓：交流220V 50Hz～60Hz

9、沖擊電壓：AC 1kv/1.2-50μs（峰值）1min

10、直流響應時間：≤5μs

11、裝置內阻：80mΩ±20 mΩ

12、動作時間：吸合時間/釋放時間 ≯30ms

13、動作特性：冷態吸合電壓 ≯66％Us

14、冷態釋放電壓：≯30％Us，≮5％Us

15、排氣風扇：直徑 150mm排煙管在后部伸出；

16、外箱尺寸：780*800*1800mm

17、視窗尺寸：400 X 400mm，厚度20mm的鋼化防爆玻璃，玻璃前面安裝了一張活動的不銹防爆鋼絲隔網,增加安全性能,同時也方便抽取清理。

18、重量：約400Kg

19、電源：AC220V，50/60Hz/10A

20、電池表面溫度采集：溫度傳感器:0℃~ 1000℃ 熱電偶，

21、溫度采集1通道。分

22、電流采集1通道 ，0-1000A

23、電壓采集1通道 ，0-100V

24、采集速度，每秒8-10次

數據參數

采集數據通道：電壓1通道、溫度1通道、電流1通道

電壓采集范圍：0-10V

電壓精度：0.2%

電流精度：0.2%

溫度采集范圍：0-1000℃常用

電流采集范圍：0-1000A

溫度誤差：±2℃

記錄速度：最快8-10次每秒，常用1次每秒常用

數據導出：USB

數據類型：表格數字

曲線類型：圖片

數據采集類型：曲線與表格，開始運行測量記錄的溫度、電壓、電流的變化
